Cubi, mattoni e coni ABSO

Cubi, mattoni e coni ABSO: assorbitori tridimensionali per ambienti con soffitti alti

I cubi, i parallelepipedi e i coni ABSO sono assorbitori acustici tridimensionali di acoutech dal carattere giocoso e scultoreo. Unica linea di prodotti della gamma Acoutech che mette in risalto l’assorbimento acustico come elemento di arredo, questi prodotti uniscono efficacia acustica e impatto visivo. Che siano sospesi o montati direttamente a soffitto, da soli o in gruppi, permettono di creare, in ambienti con soffitti alti, installazioni efficaci dal punto di vista acustico e di grande impatto visivo.

Mentre i pannelli piatti installati sul soffitto o sulle pareti possono raggiungere i propri limiti in ambienti ampi e alti, gli assorbitori volumetrici agiscono in tre dimensioni e sfruttano diversi livelli di altezza all’interno della stanza. Assorbono il suono proveniente da più lati e a diversi livelli di altezza. Il rivestimento tessile Aeria Maille Ronde è disponibile in 30 colori e soddisfa la classe di reazione al fuoco B-s1,d0 secondo la norma EN 13501-1. Garanzia di 10 anni.

Ti interessa questo prodotto? Saremo lieti di offrirti una consulenza personalizzata:

Richiesta di prodotto

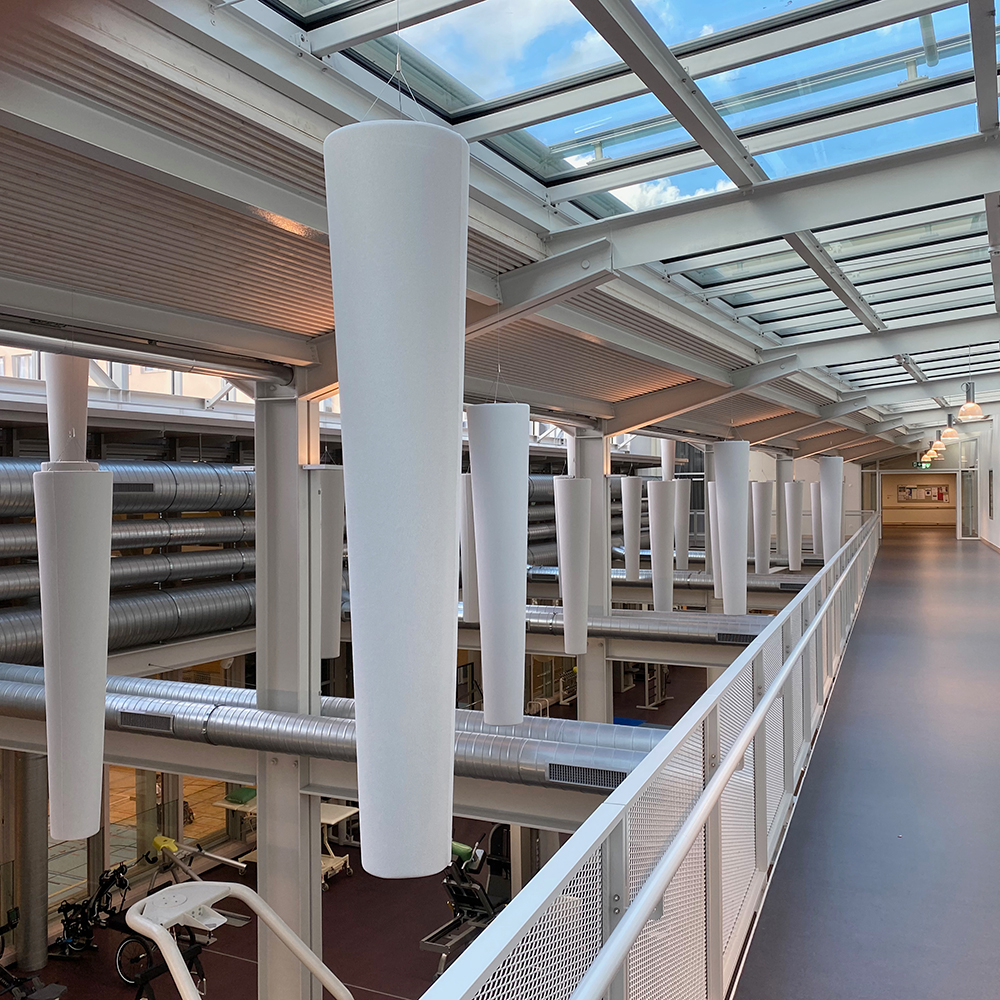

Körperabsorber in Form eines Kegels in einer Gewerbehalle zur Reduktion von Hall und Nachhallzeit
Absorbeur conique de couleur turquoise installé devant un plafond historique en stuc du canton de Zurich, destiné à réduire la réverbération dans une salle de réception
Des absorbeurs colorés en forme de cubes et de cônes, de dimensions spéciales, sont suspendus dans l'atrium lumineux du canton de Genève afin de réduire la réverbération dans ce grand atrium.

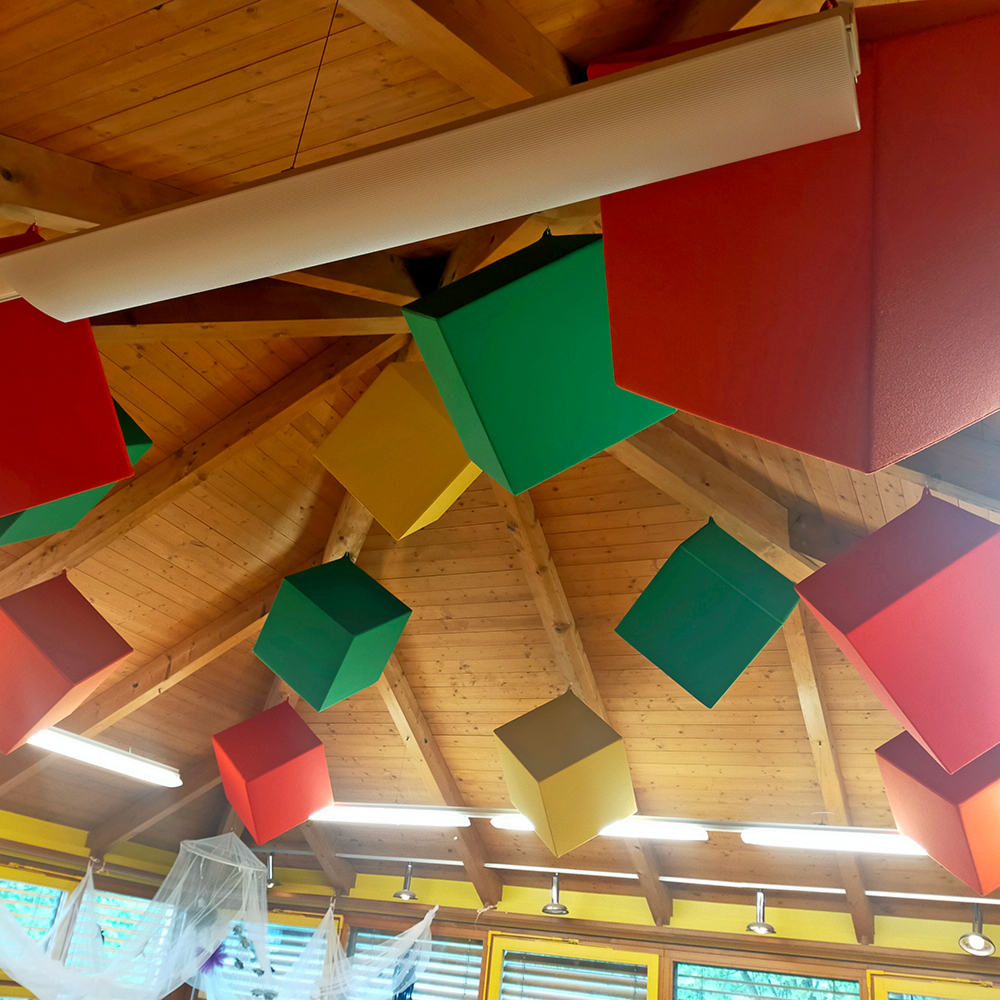

Absorbeurs acoustiques suspendus en forme de cubes et de cônes dans une école enfantine, pour réduire le temps de réverbération et améliorer l’intelligibilité de la parole.
Absorbeurs acoustiques cubiques installés dans une école maternelle du canton de Bâle-Campagne afin d'améliorer l'acoustique des salles pour les enfants
Absorbeur acoustique en forme de cube et panneaux muraux pour réduire le temps de réverbération dans un espace de grande hauteur.
Réduction du bruit dans une cage d'escalier du canton de Saint-Gall grâce à des absorbeurs suspendus de type « Köper » ABSO Würfel. Le temps de réverbération est réduit et l'intelligibilité de la parole est améliorée.
Des absorbeurs acoustiques multicolores de forme conique, bleus, verts et gris, suspendus au plafond perforé d'une salle de classe

Campi di applicazione: ovunque si utilizzino i cubi, i mattoni e i coni ABSO

I cubi, i parallelepipedi e i coni ABSO offrono una soluzione a un problema acustico specifico: in ambienti alti e spaziosi come atri, palestre, atri d’ingresso o mense universitarie, i pannelli piatti fissati al soffitto o alle pareti spesso non bastano, perché il suono si propaga in tre dimensioni nello spazio. Gli assorbitori volumetrici agiscono su più facce e offrono così una soluzione acustica particolarmente efficace, soprattutto in locali con soffitti alti (a partire da circa 3,5 m).

Atrium, atri e sale di ricevimento

Negli atri e nelle hall d’ingresso, le superfici dure come il vetro, il cemento e la pietra naturale generano tempi di riverbero lunghi che rendono difficile la comunicazione. I cubi o i coni ABSO, installati a sospensione, migliorano efficacemente l’acustica dell’ambiente, aggiungendo al contempo un tocco visivo che si integra perfettamente con l’identità visiva dell’azienda.

→ Per saperne di più: Ufficio & spazi di lavoro

Scuole, asili nido & istituti scolastici

Le palestre scolastiche, le sale riunioni e gli spazi comuni sono tra gli edifici più esigenti dal punto di vista acustico. La norma SIA 181/1 definisce requisiti chiari in materia di acustica degli ambienti per le aule e gli spazi comuni. I cubi ABSO svolgono qui un doppio ruolo: efficacia acustica e un tocco di design giocoso ed educativo. Il rivestimento tessile, classificato B-s1,d0 in materia di protezione antincendio, soddisfa i requisiti dell’AEAI per gli istituti scolastici pubblici.

→ Per saperne di più: Scuola & educazione | SIA 181/1

Ristoranti, mense e ristorazione

Le grandi sale da pranzo e le mense con soffitti alti risentono particolarmente del riverbero, perché il suono viene riflesso più volte dal pavimento, dal soffitto e dalle pareti. I cubi o i coni ABSO, appesi in gruppi sopra la sala da pranzo, riducono efficacemente il tempo di riverbero, aggiungendo al contempo un tocco estetico.

→ Per saperne di più: Ristorazione & settore alberghiero

Palestre & sale polivalenti

Le palestre hanno esigenze particolari in fatto di acustica: le superfici dure, i grandi volumi e i tempi di riverbero elevati compromettono la comprensibilità del parlato e l’utilizzo dei locali. I cubi ABSO (750 mm, superficie di assorbimento di 3,82 m²) sono particolarmente adatti a questa applicazione. Possono essere installati direttamente o sospesi a cavi e rappresentano una soluzione duratura per le sale polivalenti con destinazioni d’uso variabili.

→ Per saperne di più: Industria & commercio

Ti interessa questo prodotto?

I nostri esperti ti offrono una consulenza senza impegno in materia di acustica, scelta dei prodotti e protezione antincendio.

Non esitare a contattarci

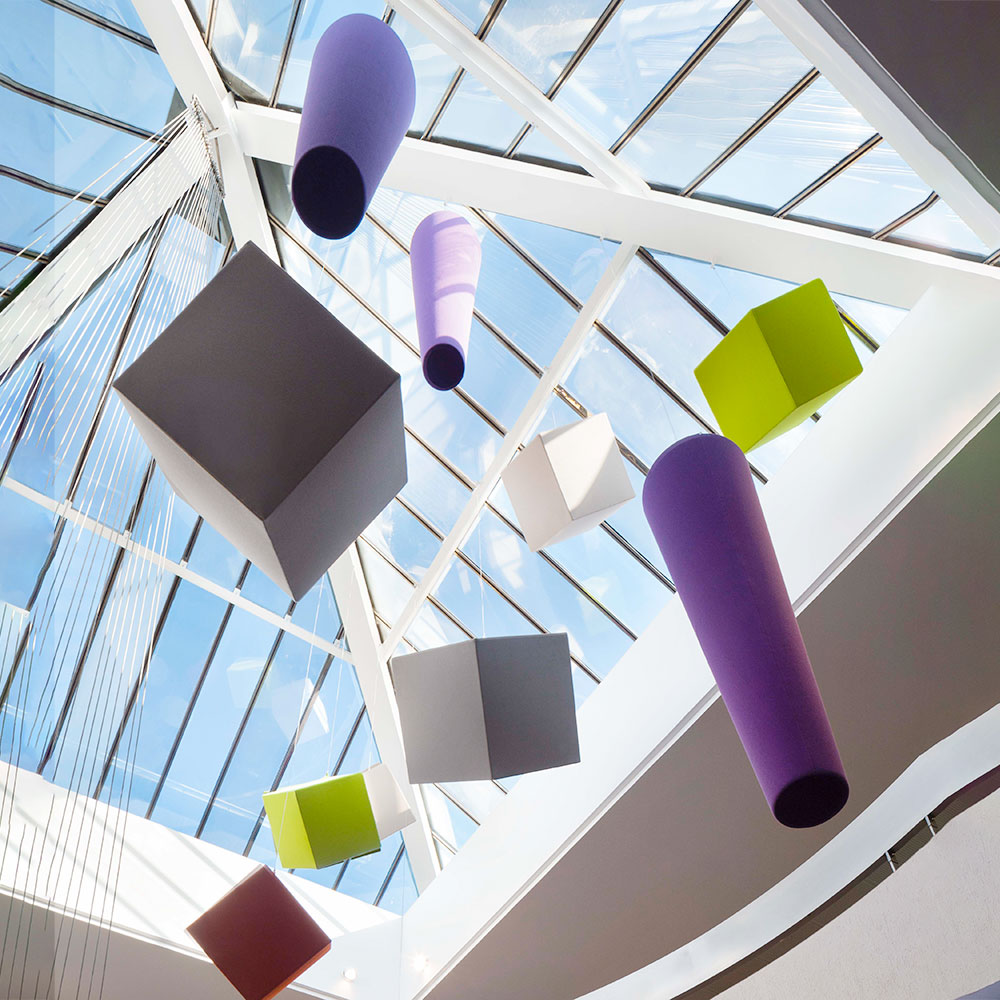

Nell'atrio luminoso del Cantone di Ginevra sono appesi dei pannelli fonoassorbenti colorati a forma di cubi e coni, di dimensioni speciali, per ridurre il riverbero in questo grande atrio.
Ottimizzazione acustica di un atrio a più livelli nel cantone di Ginevra grazie agli assorbitori ABSO di grandi dimensioni e con misure speciali. I cubi e i coni sospesi, disponibili in diversi colori, riducono il riverbero su tutta l’altezza dell’atrio.

Assorbimento acustico tridimensionale: una panoramica su cubi, blocchi e coni

I cubi, i parallelepipedi e i coni ABSO fanno parte della stessa linea di prodotti: hanno gli stessi materiali, lo stesso rivestimento in tessuto e lo stesso sistema di montaggio, ma si differenziano per la forma, le prestazioni acustiche e il contesto d’uso. Questi tre modelli funzionano come assorbitori volumetrici omnidirezionali, che catturano il suono non solo frontalmente, ma anche da tutte le direzioni.

Cubetti ABSO: contano ai fini del volume, modulabili, 30 colori

I cubi ABSO sono disponibili in tre dimensioni. Man mano che il loro volume aumenta, la superficie di assorbimento equivalente cresce notevolmente: il cubo 380 offre 1,00 m², il cubo 500 1,65 m² e il cubo 750 3,82 m² (in entrambi i casi per le frequenze medie).
I cubi possono essere appesi per un angolo o in orizzontale: entrambe le posizioni sono efficaci dal punto di vista acustico, ma si differenziano dal punto di vista estetico.
Il rivestimento sfoderabile e lavabile in lavatrice, in Aeria Maille Ronde (330 g/m²), facilita la manutenzione e permette di variare i colori con grande flessibilità nell’arredamento della stanza.

Cono ABSO: divertente, scultoreo, imponente

Il cono ABSO (500 mm) offre una superficie di assorbimento equivalente a 0,55 m². La sua forma conica si distingue nettamente da quella del pannello rettangolare: appeso, da solo o in gruppo, crea sculture spaziali efficaci dal punto di vista acustico.
Nota: il rivestimento in tessuto del cono è cucito in modo fisso e non è rimovibile; la pulizia va effettuata con l’aspirapolvere.

Blocco ABSO: ampia superficie d’azione, αw = 1 se usato su una superficie estesa, compatibile con i profili a T

Se usato da solo, il pannello ABSO offre una superficie di assorbimento equivalente di 0,76 m². Quando i moduli vengono installati su una superficie ampia, il sistema raggiunge un coefficiente di assorbimento acustico ponderato di αw = 1, che corrisponde alla classe di assorbimento acustico A secondo la norma EN ISO 11654. Il modulo è progettato appositamente per i controsoffitti con struttura a profili a T: si inserisce facilmente nella struttura metallica e può essere posizionato in orizzontale o in diagonale, consentendo di strutturare le zone della stanza in modo dinamico. Il rivestimento in Aeria è applicato su un solo lato; per il montaggio a parete è disponibile un elemento in acciaio come alternativa.

Caratteristiche comuni ai tre modelli: schiuma AP (a pori aperti, grigia) che funge da nucleo assorbente, rivestimento in tessuto Aeria Maille Ronde (330 g/m²), idrofobia e oleofobia ≥ 5 (AATCC 118/193), proprietà antistatiche 7,10¹⁰ Ω (EN 1149-1), 30 colori, garanzia di 10 anni.

Sviluppo sostenibile: materiali a basso contenuto di sostanze nocive e punti LEED

I cubi, i mattoncini e i coni ABSO sono progettati per garantire emissioni di sostanze nocive davvero basse. Questi prodotti hanno ottenuto il marchio di qualità francese A+ (ISO 16000) – la classe di emissione più rigorosa per quanto riguarda i COV (composti organici volatili) e la formaldeide. Inoltre, sono conformi al sistema di valutazione tedesco AgBB, che funge da standard per gli edifici pubblici in Germania.

Per i progetti edilizi certificati LEED o BREEAM, i cubi, i mattoni e i coni ABSO permettono di ottenere fino a 2 punti grazie alla combinazione della loro efficacia acustica e delle loro emissioni di COV davvero basse.

  • Certificazione sanitaria A+ (ISO 16000) – classe di emissioni più rigorosa
  • Conforme alla norma AgBB (sistema di valutazione delle emissioni di COV negli ambienti interni, Germania)
  • LEED / BREEAM: fino a 2 punti

→ Per saperne di più: Sostenibilità

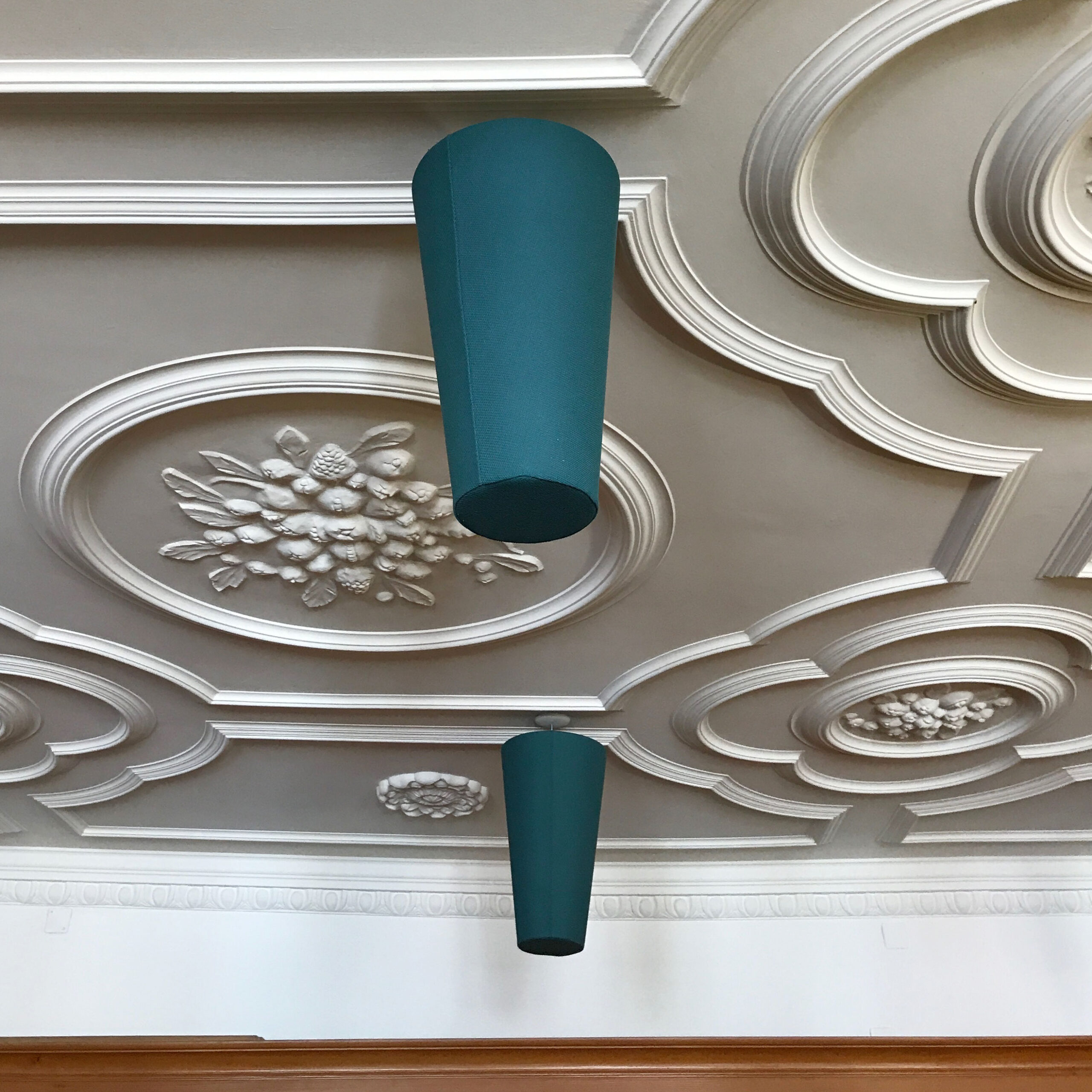

Assorbitore conico di colore turchese installato davanti a un soffitto storico in stucco del cantone di Zurigo, pensato per ridurre il riverbero in una sala ricevimenti
Ottimizzazione acustica di una sala prestigiosa nel cantone di Zurigo grazie agli assorbitori sospesi ABSO Cone di colore turchese. Questi assorbitori conici riducono il riverbero senza nascondere né alterare lo storico soffitto in stucco.

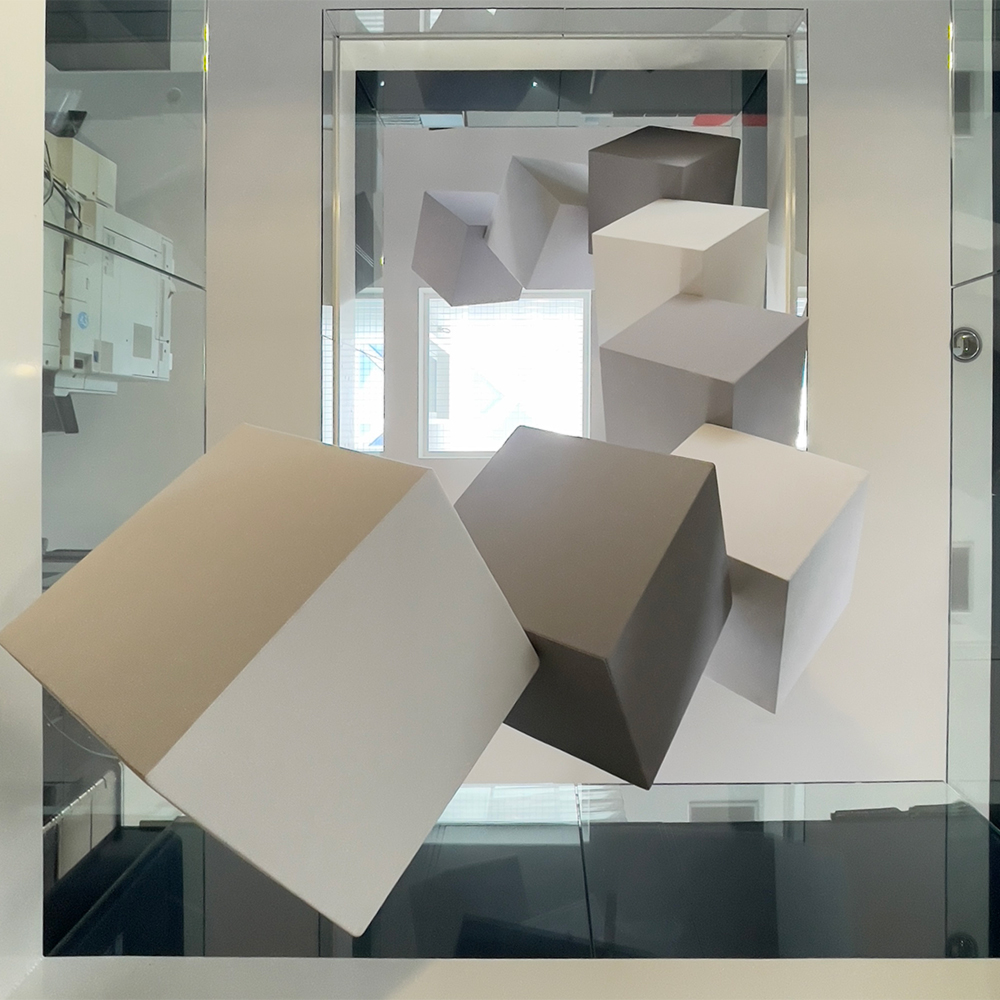

Riduzione del rumore in una tromba delle scale nel cantone di San Gallo grazie agli assorbitori sospesi di tipo «Köper» ABSO Würfel. Il tempo di riverbero è ridotto e l'intelligibilità del parlato è migliorata.
Riduzione del rumore in una tromba delle scale nel cantone di San Gallo grazie agli assorbitori sospesi di tipo «Köper» ABSO Würfel. Il tempo di riverbero è ridotto e l’intelligibilità del parlato è migliorata.

Sicurezza antincendio: i cubi, i parallelepipedi e i coni ABSO sono conformi ai requisiti svizzeri

La protezione antincendio è un elemento fondamentale nella progettazione edilizia in Svizzera, anche per gli elementi acustici sospesi nei locali alti. Le direttive dell’Associazione delle assicurazioni contro gli incendi cantonali (AEAI) e la norma europea EN 13501-1 sono i riferimenti in materia. I cubi, i parallelepipedi e i coni ABSO soddisfano i requisiti applicabili e sono progettati per consentire la relativa certificazione:

  • Rivestimento tessile Aeria: classe di resistenza al fuoco B-s1,d0 (EN 13501-1) — difficilmente infiammabile, emissione di fumo minima, assenza di gocce incandescenti
  • Schiuma acustica AP: classe di reazione al fuoco C-s2,d0 (EN 13501-1) – normalmente infiammabile, emissione di fumo media, assenza di gocce incandescenti
  • Conforme ai requisiti dell’AEAI per edifici pubblici, scuole, asili nido e strutture di ristorazione in Svizzera

I cubi, i parallelepipedi e i coni ABSO possono quindi essere utilizzati in edifici pubblici, scuole, asili nido e strutture di ristorazione, nel rispetto delle norme antincendio. I certificati antincendio completi sono disponibili su semplice richiesta presso acoutech.

Per i progetti soggetti ai requisiti delle classi europee A1 o A2:

→ Gamma di prodotti VITRO NOFLAME

→ Per saperne di più: Protezione antincendio

Caratteristiche del prodotto

Caratteristiche acustiche:

Cubo 380: A = 1,00 m² (superficie di assorbimento equivalente, frequenze medie)
Cubo 500: A = 1,65 m²
Cubo 750: A = 3,82 m²
Cono 500: A = 0,55 m²
Parallelepipedo (singolo): A = 0,76 m² / Parallelepipedo (a grande superficie): αw = 1 (classe A, EN ISO 11654)

Norma:

SIA 181/1: Acustica delle sale in Svizzera
DIN 18041: Acustica delle sale in Germania
EN ISO 11654: Assorbimento acustico in Europa

Dimensioni:

Cubi: 380 × 380 × 380 mm / 500 × 500 × 500 mm / 750 × 750 × 750 mm
Coni: 500 mm (diametro della base)
Parallelepipedo: su richiesta (standard per soffitti con profili a T)

Struttura:

Tutte le varianti: schiuma AP (a pori aperti, grigia) come nucleo assorbente
Cubi / coni: schiuma AP + rivestimento Aeria (cubi: rimovibile / coni: cucito in modo fisso)
parallelepipedi: schiuma AP + Aeria su un lato + elemento in acciaio per il fissaggio a parete o l’inserimento in un profilo a T

Tessile:

Aeria Maglia Rotonda MR, 330 g/m², maglia fitta, antistatica, resistente alle macchie
Rivestimento sfoderabile e lavabile in lavatrice: cubo (sì) / cono (no, pulizia con l’aspirapolvere) / parallelepipedo (no, pulizia con l’aspirapolvere)

Caratteristiche del materiale:

Idro-oleofobia: ≥ 5 (AATCC118 e AATCC193) – tutte le varianti
Proprietà antistatiche: 7,10¹⁰ Ω (EN1149-1) – tutte le varianti

Sicurezza antincendio:

Rivestimento tessile Aeria: B-s2,d0 (EN 13501-1), RF2 (AEAI)
Pannello acustico in schiuma AP: C-s2,d0 (EN 13501-1), RF2 (AEAI)

Attrezzatura:

Colori: 30 colori (Aeria Maglia Rotonda MR); colori speciali su richiesta

Sviluppo sostenibile:

Emissioni: A+ (ISO 16000); conforme alla norma AgBB
; LEED / BREEAM: fino a 2 punti (acustica + COV)

Servizio:

Cura dei cubi: passare l’aspirapolvere; rivestimento sfoderabile e lavabile in lavatrice
Cura dei coni / parallelepipedi: passare l’aspirapolvere (rivestimento non sfoderabile)
Garanzia: 10 anni

Campi di applicazione:

Atri d’ingresso, sale d’accoglienza, palestre, scuole, asili nido, mense universitarie, ristoranti, aule magne

Caratteristiche

resistente alle maglie

resistente alle maglie

resistente all'acqua e alla polvere

resistente all'acqua e alla polvere

difficilmente infiammabile

difficilmente infiammabile

FAQ – Domande frequenti su cubi, parallelepipedi e coni ABSO

FAQ: Domande e risposte
Per quali tipi di pezzi sono particolarmente adatti i cubi, i parallelepipedi e i coni ABSO?

I cubi, i parallelepipedi e i coni ABSO sono progettati appositamente per ambienti con soffitti alti e grandi volumi: atri, hall d’ingresso, sale spettacoli scolastiche, mense, palestre e ristoranti. In questi spazi, l’assorbimento tridimensionale è particolarmente efficace, perché il suono arriva da tutte le direzioni e spesso i pannelli piatti da soli non bastano. Gli assorbitori possono essere appesi direttamente o con delle corde.

Quali sono i coefficienti di assorbimento raggiunti dalle diverse forme?

La superficie di assorbimento equivalente A alle frequenze medie è la seguente: Cubo 380: 1,00 m² / Cubo 500: 1,65 m² / Cubo 750: 3,82 m² / Cono 500: 0,55 m² / Parallelepipedo (singolo): 0,76 m². Quando i parallelepipedi sono disposti su tutta la superficie, si ottiene un coefficiente di assorbimento acustico ponderato pari a αw = 1 (classe di assorbimento acustico A secondo la norma EN ISO 11654).

A quale classe di resistenza al fuoco corrispondono i cubi, i parallelepipedi e i coni in ABSO?

Il rivestimento tessile Aeria è classificato nella classe di reazione al fuoco B-s1,d0 secondo la norma EN 13501-1: difficilmente infiammabile, emissione di fumo minima, assenza di gocce infuocate. L’assorbitore acustico a pori aperti (schiuma AP) soddisfa la classe C-s2,d0. Questi prodotti possono quindi essere utilizzati in edifici pubblici, scuole, asili nido e strutture di ristorazione, in conformità con le direttive dell’AEAI. I certificati di protezione antincendio sono disponibili su richiesta.

La fodera in tessuto si può lavare?

Per il modello “cubo”, il rivestimento in tessuto è sfoderabile e lavabile in lavatrice, il che è un vantaggio nelle scuole, negli asili nido e nel settore della ristorazione. Per il modello “cono”, il rivestimento in tessuto è cucito in modo fisso e non è sfoderabile; la pulizia va fatta con l’aspirapolvere. Per il parallelepipedo, il rivestimento, che copre solo un lato, non è rimovibile; la pulizia va fatta con l’aspirapolvere.

Come si montano i cubi, i parallelepipedi e i coni ABSO?

I cubi e i coni possono essere appesi sia direttamente che con delle corde — nel caso del cubo, sia da un angolo che in orizzontale. Il parallelepipedo è progettato per essere incassato in controsoffitti dotati di un’ossatura con profili a T, dove può essere posizionato in orizzontale o di sbieco; è anche possibile fissarlo alla parete con elementi in acciaio. Le istruzioni di montaggio sono disponibili per il download su acoutech.ch.

La fodera in tessuto si può lavare?

Sì. Il rivestimento in tessuto “Aeria Maille Ronde” è sfoderabile e lavabile in lavatrice, sia per la base a terra che per il totem sospeso. Questo è un vantaggio fondamentale per l’uso nelle scuole, negli asili nido e nel settore della ristorazione, dove i requisiti igienici sono più rigorosi. Manutenzione ordinaria: passare l’aspirapolvere.

Qual è la differenza tra il cubo ABSO e il cuscino acustico ABSO?

I pannelli acustici ABSO sono assorbitori piatti di forma circolare, quadrata o rettangolare, con angoli arrotondati. Sono perfetti per gli ambienti con un’altezza standard che non superi i 3,5 m circa. I cubi, i parallelepipedi e i coni ABSO sono assorbitori tridimensionali pensati per locali alti e di grande volume. I loro campi di applicazione si completano a vicenda: il pannello acustico risolve il problema delle superfici, mentre il cubo risolve quello dei volumi.
