Panneaux de plafond STRATO regroupés

Panneaux de plafond STRATO – Plafond acoustique avec éclairage intégré pour les bureaux, les écoles et la restauration

Les panneaux de plafond STRATO constituent le seul système de plafond de la gamme acoutech à associer des panneaux acoustiques hautement absorbants et translucides au sein d’une même solution de plafond. Alors que les panneaux STEREO opaques, dotés d’une classe d’absorption acoustique A (αw = 1), réduisent efficacement la réverbération, les panneaux STEREO Air transparents permettent l’intégration de luminaires LED avec une translucidité pouvant atteindre 86 %. Parallèlement, les flux d’air provenant des systèmes de ventilation et de climatisation sont maintenus pratiquement sans entrave.

STRATO a été spécialement conçu pour les espaces dans lesquels l’acoustique, l’éclairage et les installations techniques du bâtiment doivent s’harmoniser de manière optimale. Ce système convient aux bureaux en open space, aux salles de réunion et de conférence, aux salles de formation et d’enseignement, aux restaurants universitaires, aux cafétérias ainsi qu’aux restaurants ; il peut être installé aussi bien sous forme d’îlots de plafond suspendus librement que sous forme de plafond acoustique de grande surface recouvrant la surface utile. STEREO est conforme à la classe de réaction au feu B-s2,d0, tandis que STEREO Air est conforme à la classe B-s1,d0. Le système est certifié EPD et bénéficie d’une garantie de 10 ans.

Ce produit vous intéresse ? Nous nous ferons un plaisir de vous conseiller de manière personnalisée :

Demande de renseignements sur un produit

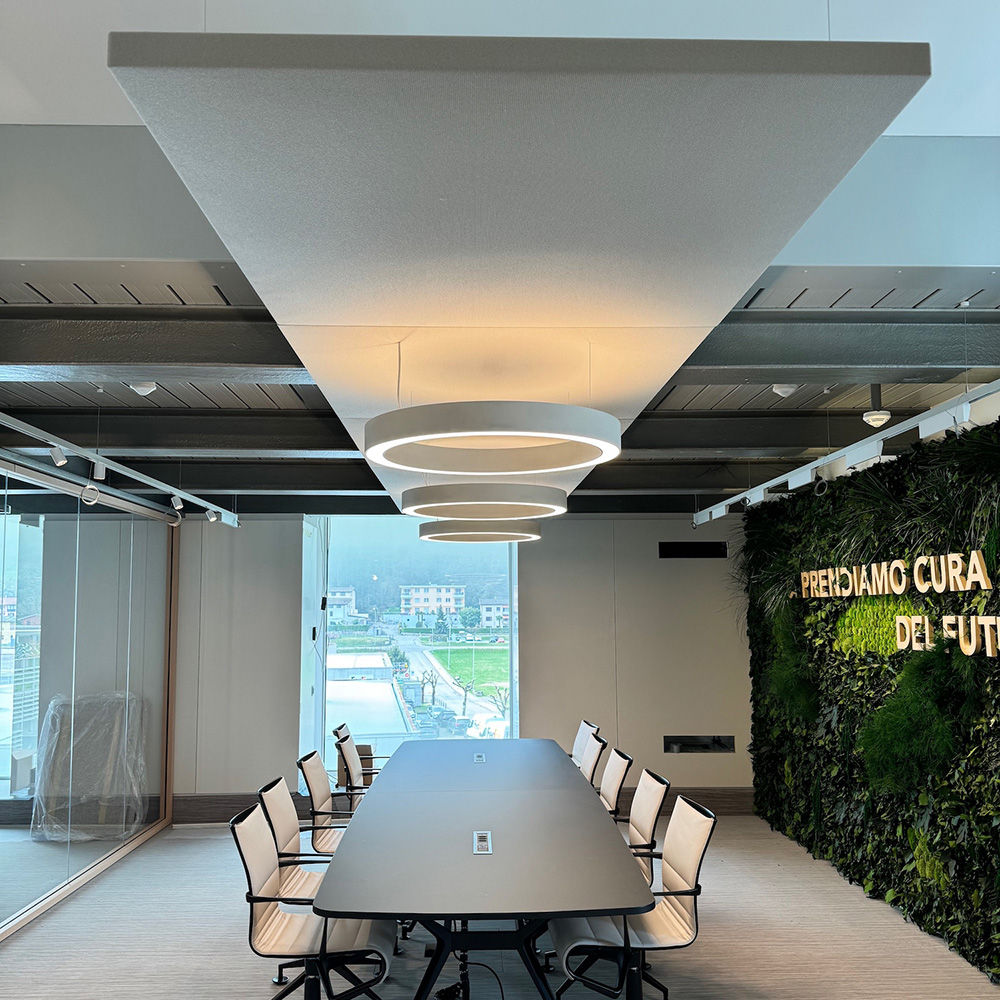

Grands panneaux acoustiques gris clair au plafond, accompagnés de suspensions annulaires, dans une salle de réunion prestigieuse agrémentée de plantes

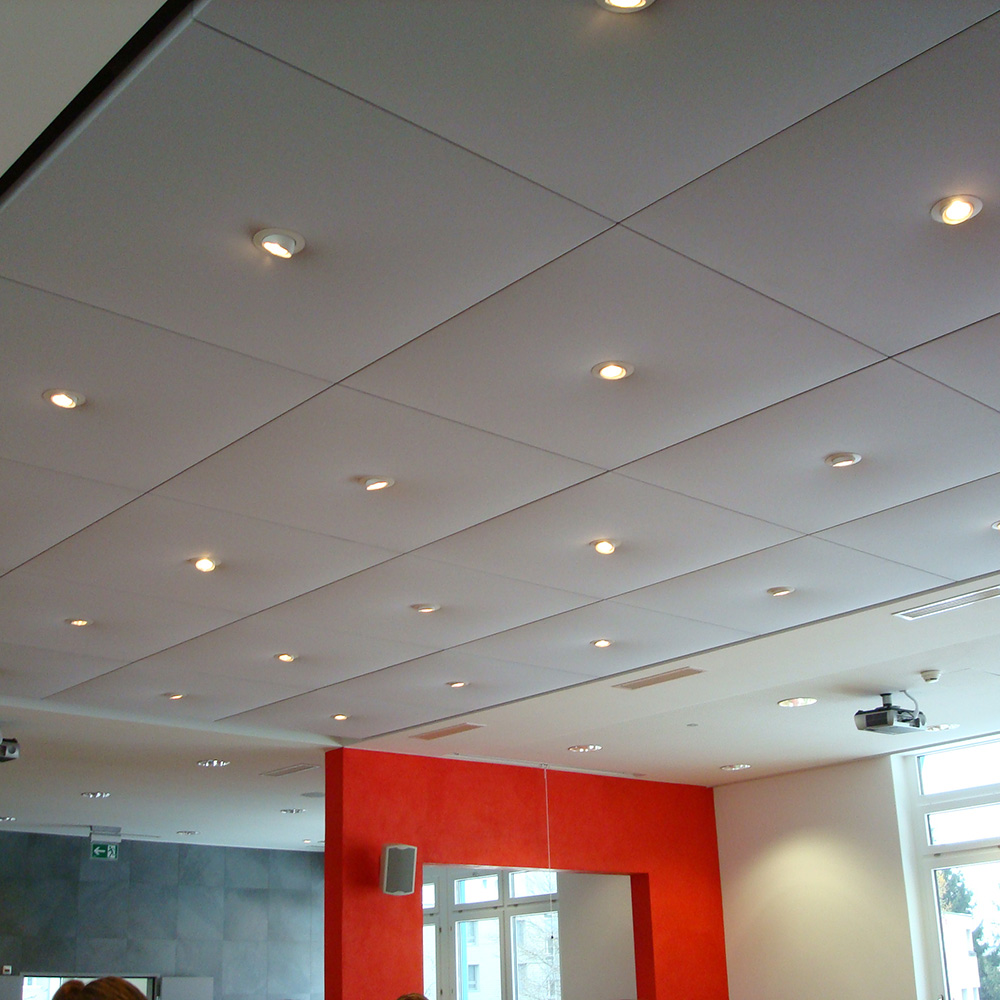

Des panneaux acoustiques blancs avec spots intégrés recouvrent une grande partie du plafond de la cafétéria ou du restaurant universitaire
Des panneaux de plafond acoustiques clairs au-dessus de la table de conférence dans une salle de réunion moderne dotée de grandes fenêtres

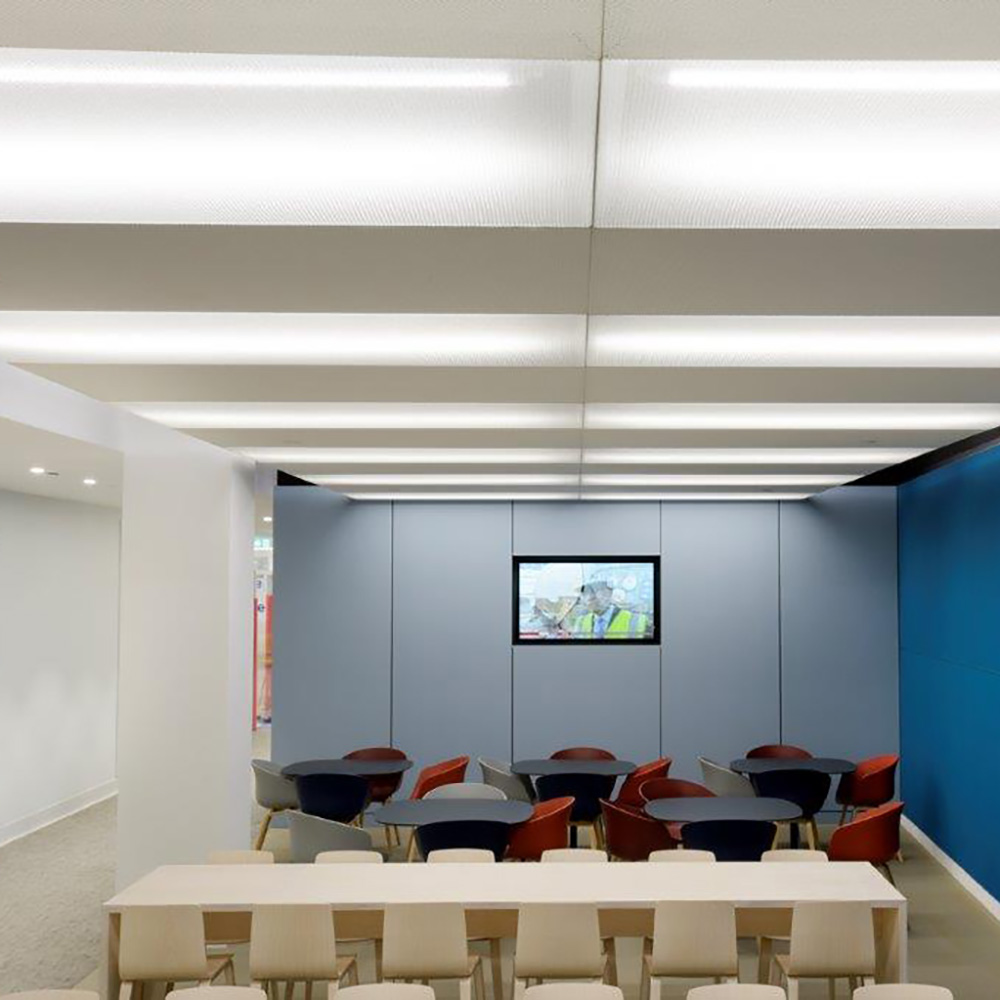

Panneaux acoustiques blancs allongés avec bandes lumineuses LED intégrées dans une salle de formation moderne
Grands panneaux acoustiques gris clair au plafond, accompagnés de suspensions annulaires, dans une salle de réunion prestigieuse agrémentée de plantes
Panneaux de plafond de couleur « Altrosa » installés entre les équipements techniques apparents d'un hôpital du canton de Saint-Gall afin de réduire la réverbération
Plan d'ensemble isométrique du système STRATO : panneaux de plafond groupés à structure quadrillée, avec système de ventilation intégré et dispositif de suspension

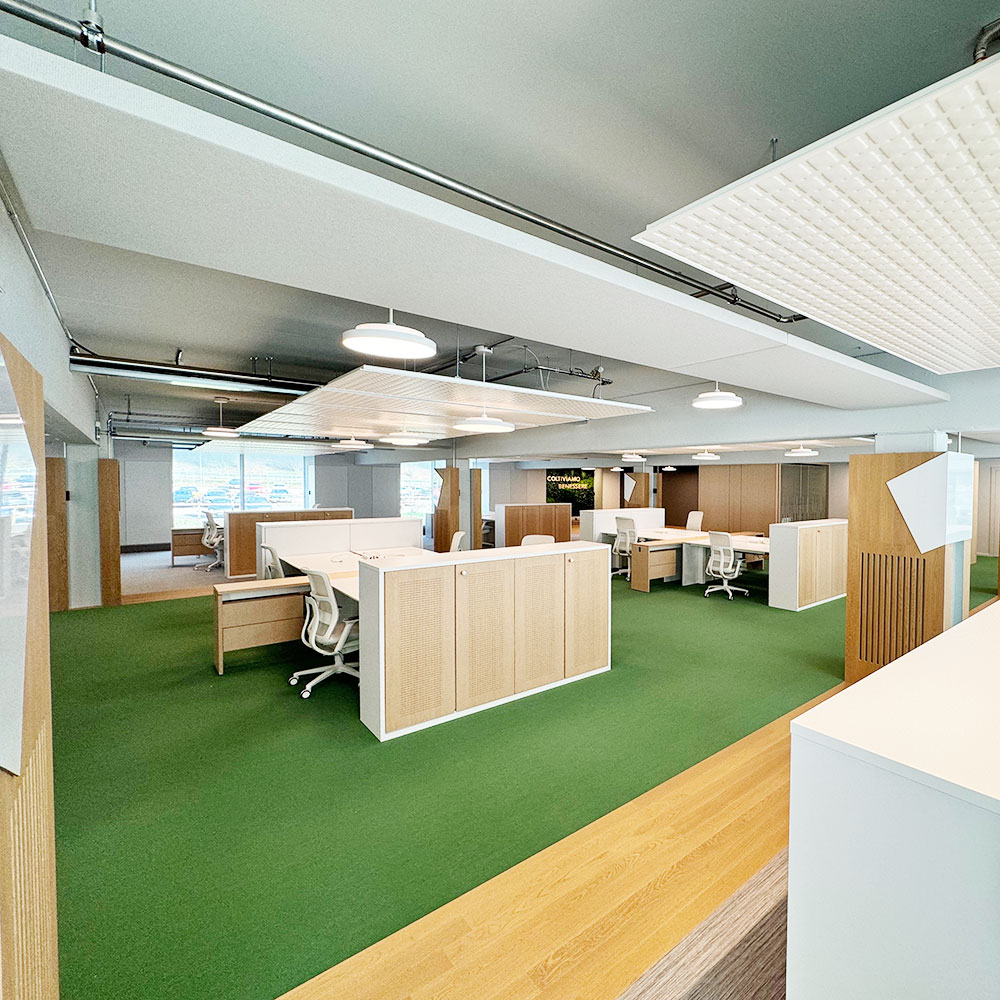

Panneaux de plafond regroupés dans un bureau en open space du canton du Tessin afin de réduire la réverbération au-dessus des postes de travail ouverts

Domaines d’application : Où sont utilisés les panneaux de plafond STRATO?

Les panneaux de plafond STRATO conviennent à toutes les pièces dans lesquelles l’acoustique, l’éclairage et les installations techniques du bâtiment doivent être combinés au sein d’une seule et même solution de plafond. Ce système peut être installé sous forme d’îlot de plafond suspendu ou de plafond acoustique de grande surface et offre aux architectes une liberté de conception maximale pour l’intégration d’un éclairage LED ainsi que de systèmes de ventilation et de climatisation.

Bureaux en open space et espaces de travail ouverts

Dans les bureaux en open space, le plafond doit aujourd’hui remplir d’autres fonctions que la simple absorption acoustique. Outre une bonne intelligibilité de la parole, l’éclairage, la ventilation et la climatisation doivent être intégrés de manière harmonieuse. STRATO réunit ces exigences au sein d’un seul et même système : les panneaux STEREO opaques, dotés d’une classe d’absorption acoustique A (αw = 1), assurent une réduction efficace de la réverbération, tandis que les panneaux STEREO Air transparents laissent passer la lumière et l’air presque sans entrave. Le résultat est un plafond acoustique fonctionnel au design épuré et serein.

→ En savoir plus : Bureau et environnements de travail

Salles de conférence et salles de formation

Une bonne intelligibilité de la parole est la clé de réunions et de formations réussies. Installé sous forme d’îlot suspendu au-dessus de la table de réunion ou de l’espace de cours, STRATO réduit de manière ciblée la réverbération et répond aux exigences d’une bonne acoustique des locaux conformément à la norme SIA 181/1. Par ailleurs, des spots encastrés ou des luminaires LED linéaires s’intègrent avec élégance dans les panneaux STEREO Air transparents, garantissant ainsi un éclairage homogène et de grande qualité.

→ Pour en savoir plus : SIA 181/1 – Acoustique des salles

Restaurants universitaires, cafétérias et établissements scolaires

En raison de leur niveau sonore élevé et de leur grand volume, les cantines, cafétérias et restaurants comptent parmi les espaces intérieurs les plus exigeants sur le plan acoustique. STRATO réduit considérablement la réverbération et crée une atmosphère plus propice aux conversations, même en cas de forte affluence. Les panneaux STEREO Air transparents permettent par ailleurs d’intégrer des systèmes de ventilation et de climatisation sans nuire de manière significative au fonctionnement technique du plafond (54 % de porosité, ~50 % de perte de charge).

→ Pour en savoir plus : École et éducation

Espaces d’accueil, halls d’hôtel et salles de réception

Les espaces d’accueil et les halls d’hôtel constituent la carte de visite d’un bâtiment. STRATO allie une acoustique de haute qualité à un design architectural épuré du plafond et intègre de manière quasi invisible l’éclairage ainsi que les installations techniques du bâtiment. La combinaison de panneaux acoustiques opaques et transparents permet de mettre en œuvre des concepts d’éclairage personnalisés tout en créant une atmosphère agréable pour les clients, les visiteurs et les collaborateurs.

→ En savoir plus : Restauration et hôtellerie

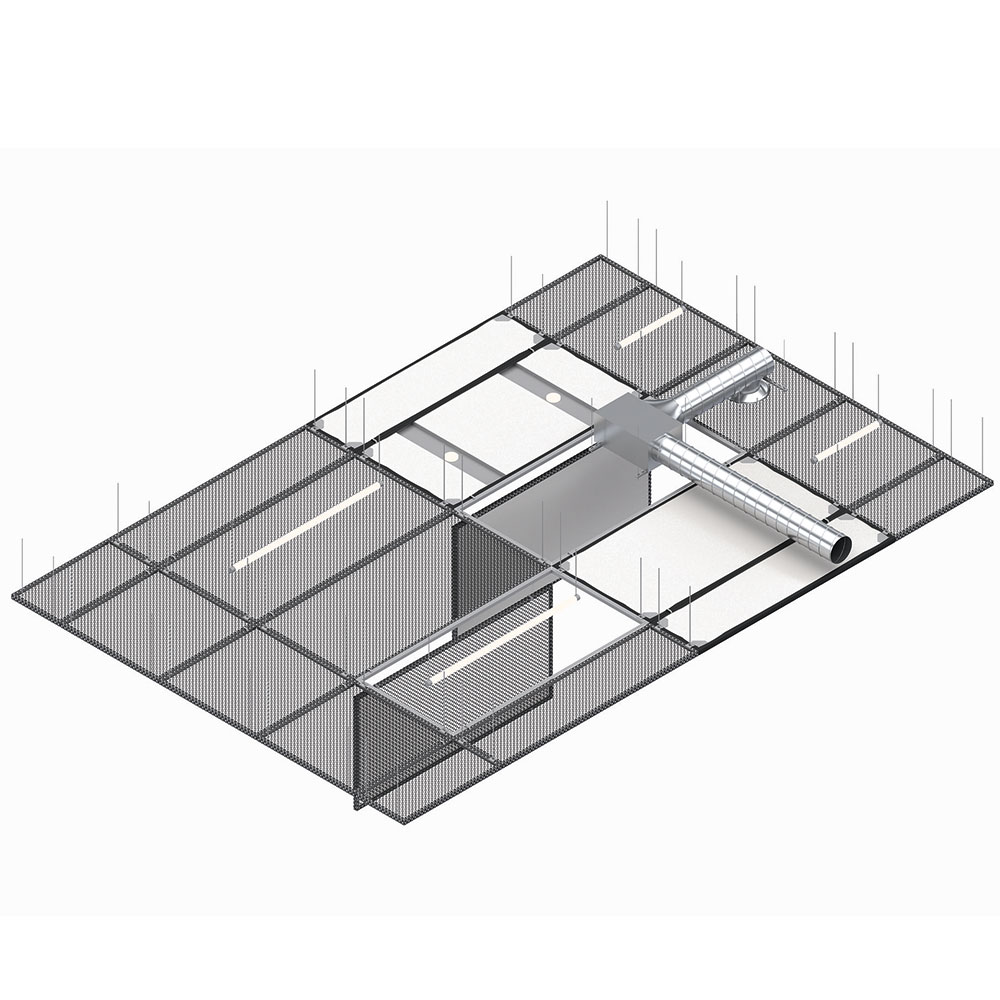

Plan d'ensemble isométrique du système STRATO : panneaux de plafond groupés à structure quadrillée, avec système de ventilation intégré et dispositif de suspension
Schéma technique du système de panneaux de plafond groupés STRATO – représentation isométrique de la structure modulaire en trame avec intégration des installations techniques du bâtiment.

Le principe STRATO : acoustique, éclairage et climatisation intégrés dans un seul plafond

STRATO est le seul système de plafond de la gamme acoutech qui combine absorption acoustique, intégration de l’éclairage et circulation de l’air au sein d’un même plafond acoustique.

La combinaison de panneaux STEREO opaques et de panneaux STEREO Air transparents permet de créer des solutions de plafond qui répondent aux exigences les plus élevées, tant sur le plan acoustique que technique et esthétique.

Panneaux STEREO (opaques) : absorption acoustique maximale

Les panneaux STEREO opaques assurent la fonction acoustique principale du système STRATO. Montés en réseau, ils atteignent une classe d’absorption acoustique A (αw = 1, NRC = 1 selon la norme EN ISO 11654) et réduisent très efficacement la réverbération. Suspendus individuellement, leur surface d’absorption équivalente est de A = 2,0 m².

La structure est identique à celle des panneaux de plafond STEREO qui ont fait leurs preuves : un cadre robuste en acier Aluzinc®, un noyau absorbant composé à 100 % de non-tissé acoustique AF1 recyclé, un non-tissé microporeux ainsi que le revêtement textile amovible Aeria Maille Ronde constituent un système acoustique durable et performant. Le revêtement est disponible en 30 couleurs et séduit par sa résistance à l’abrasion supérieure à 30 000 cycles.

Panneaux STEREO Air (transparents) : perméabilité à la lumière et à l’air

Les panneaux STEREO Air transparents complètent le système STRATO partout où l’éclairage ou les systèmes de ventilation et de climatisation doivent être intégrés au plafond acoustique. Ils se composent d’un cadre en acier Aluzinc® recouvert du tissu à mailles ouvertes Aeria Grande Maille Ronde et se passent délibérément de noyau absorbant. Ils offrent ainsi une translucidité pouvant atteindre 86 % (panneau translucide, couleur Nacre) ainsi qu’une grande perméabilité à l’air, ce qui permet aux flux d’air provenant des systèmes de ventilation et de climatisation de traverser le plafond pratiquement sans obstacle.

Avec un coefficient d’absorption acoustique de αw = 0,15 (classe E), STEREO Air ne met pas l’accent sur les propriétés acoustiques, mais plutôt sur l’intégration de l’éclairage et des installations techniques du bâtiment. Pour un éclairage optimal, il est recommandé de respecter une distance minimale de 50 mm entre la source lumineuse LED et le tissu. STEREO Air est conforme à la classe de réaction au feu B-s1,d0 selon la norme EN 13501-1.

Développement durable : EPD, matériaux recyclés et accompagnement en matière de certifications de bâtiments

Les panneaux de plafond STRATO contribuent à la réalisation de projets de construction durables grâce à l’utilisation de matériaux recyclés et à des certifications environnementales indépendantes. Les deux composants du système disposent d’une déclaration environnementale de produit (EPD) conforme à la norme EN 15804, vérifiée par l’AFNOR, et se caractérisent par de très faibles émissions de COV et de formaldéhyde (A+, conforme à l’AgBB). STRATO est donc la solution idéale pour les projets soumis à des exigences en matière de construction durable et de certifications de bâtiments telles que LEED ou BREEAM.

Pour les projets LEED et BREEAM, les panneaux de plafond STRATO permettent d’obtenir jusqu’à 4 points grâce à :

  • Panneaux STEREO : empreinte carbone de 22,7 kg d’équivalent CO₂/m², taux de matériaux recyclés ≥ 43 %
  • Panneaux STEREO Air : empreinte carbone de 14,2 kg d’équivalent CO₂/m², taux de matériaux recyclés ≥ 43 %
  • Non-tissé acoustique AF1 (STEREO) : 100 % de matériaux recyclés
  • EPD conforme à la norme EN 15804 : vérifiée de manière indépendante par l’AFNOR
  • LEED/BREEAM : contribution pouvant aller jusqu’à 4 points*
  • Conforme aux normes A+ et AgBB : très faibles émissions de COV et de formaldéhyde

*La contribution réellement atteignable dépend du système de certification des bâtiments et du projet concernés.

→ Pour en savoir plus : Développement durable et recyclage

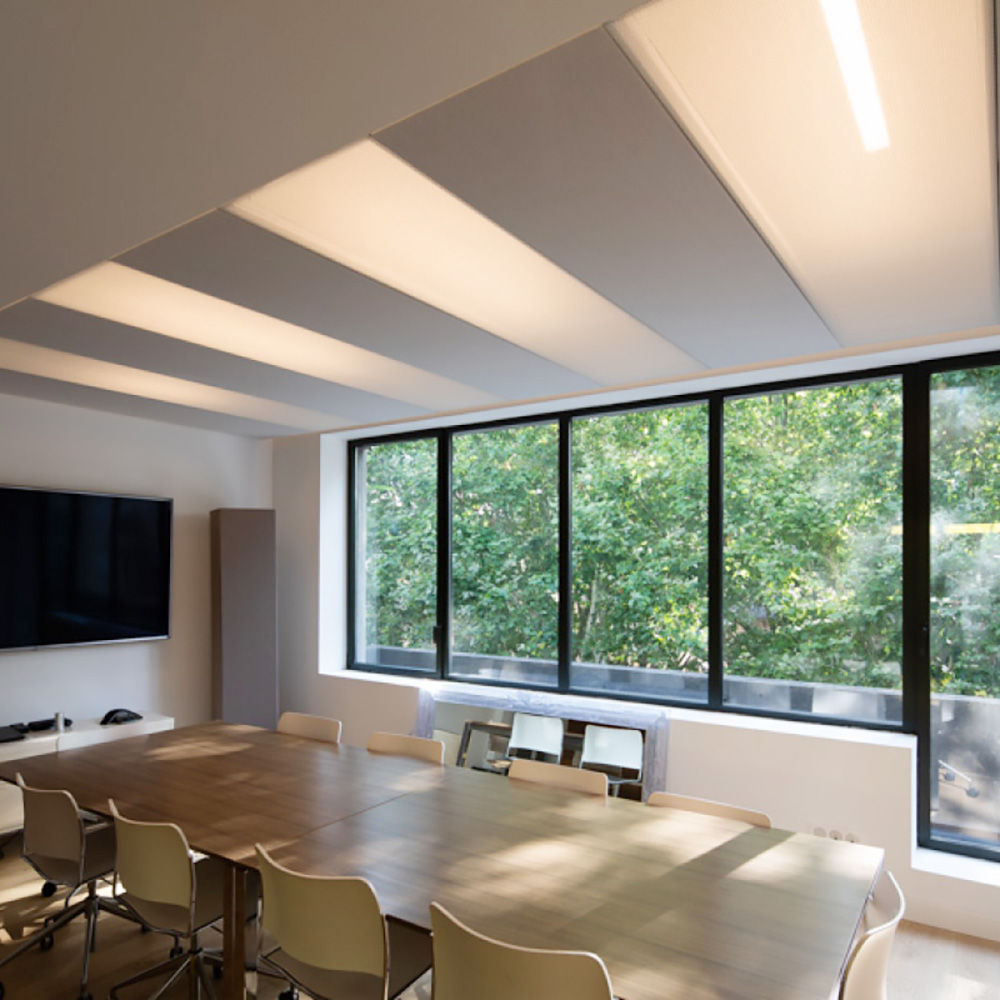

Des panneaux de plafond acoustiques clairs au-dessus de la table de conférence dans une salle de réunion moderne dotée de grandes fenêtres
Les entreprises qui souhaitent optimiser l’acoustique de leurs salles de réunion misent sur les panneaux de plafond STRATO, utilisés comme absorbeurs acoustiques groupés, afin de réduire la réverbération et d’améliorer l’intelligibilité de la parole.

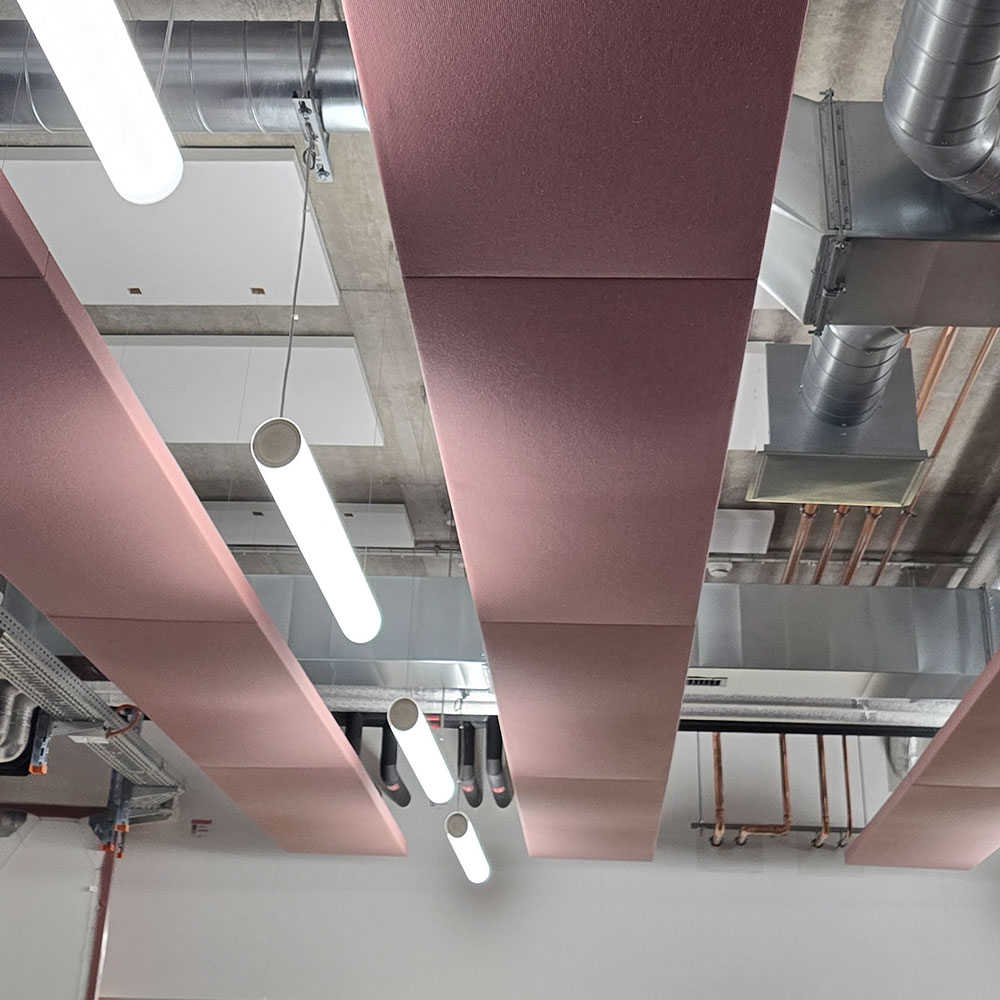

Panneaux de plafond de couleur « Altrosa » installés entre les équipements techniques apparents d'un hôpital du canton de Saint-Gall afin de réduire la réverbération
STRATO a disposé des panneaux de plafond de couleur rose antique entre les installations techniques apparentes d’un hôpital de Saint-Gall – une solution acoustique pour les bâtiments de santé dotés d’installations apparentes.

Sécurité incendie : les panneaux de plafond STRATO sont conformes aux exigences suisses

Les panneaux de plafond STRATO sont conçus pour être utilisés dans les bâtiments publics, les établissements d’enseignement ainsi que dans les projets liés à la restauration et à l’hôtellerie. Les différents composants du système ont été testés conformément à la norme EN 13501-1 et répondent aux exigences applicables en matière de protection contre l’incendie, conformément aux directives de l’Association des assurances incendie cantonales (AEAI).

  • Panneaux STEREO (opaques) : B-s2,d0 selon la norme EN 13501-1 (difficilement inflammables, dégagement de fumée moyen, absence de gouttes enflammées)
  • Panneaux STEREO Air (transparents) : B-s1,d0 selon la norme EN 13501-1 (difficilement inflammables, faible dégagement de fumée, absence de gouttes enflammées)

STRATO convient ainsi à de nombreuses applications dans les bureaux, les écoles, les cantines, les restaurants et autres bâtiments publics. Nous nous ferons un plaisir de vous fournir les certificats de protection incendie complets sur simple demande.

Pour les projets soumis aux exigences des classes européennes A1 ou A2 :

→ Pour en savoir plus: Gamme de produits VITRO NOFLAME

→ Pour en savoir plus : la protection contre l’incendie dans l’acoustique des salles

FAQ – Questions fréquentes sur les panneaux de plafond STRATO

FAQ : Questions et réponses
Was ist das Besondere an STRATO Deckenpanels gegenüber normalen Akustikdecken?

Les panneaux de plafond STRATO associent des panneaux STEREO opaques (αw = 1, absorption maximale) et des panneaux STEREO Air transparents (transmission lumineuse de 52 à 86 %, 54 % de porosité à l’air) au sein d’une même installation au plafond. Cela permet d’intégrer simultanément un éclairage LED et un système de climatisation, sans luminaires séparés ni passages d’air supplémentaires. Aucun autre produit de la gamme acoutech n’offre cette combinaison.

Welche Absorptionswerte erreichen STRATO Deckenpanels?

Les panneaux STEREO opaques atteignent, lorsqu’ils sont posés en assemblage continu, un coefficient αw = 1 (NRC = 1, classe d’absorption acoustique A selon la norme EN ISO 11654) – soit la valeur la plus élevée possible. Lorsqu’ils sont suspendus individuellement, la surface d’absorption équivalente est de 2 m². Les panneaux STEREO Air transparents présentent une absorption plus faible, avec un coefficient αw = 0,15 (classe E) ; leur fonction principale est de laisser passer la lumière et l’air des systèmes CVC, tandis que l’effet acoustique est assuré par les panneaux opaques.

Wie wird LED-Beleuchtung in STRATO integriert?

Les sources lumineuses LED sont installées derrière les panneaux STEREO Air transparents. En fonction de la source lumineuse et de la couleur, les taux de transmission suivants sont atteints : spots 52 % (Granit et Nacre), panneaux lumineux de couleur Nacre jusqu’à 86 %. La distance minimale entre la source lumineuse LED et le tissu est de 50 mm, de 100 mm pour le néon et de 200 mm pour l’halogène (75 W). La température au niveau du tissu reste en permanence inférieure à 30 °C.

Kann STRATO mit Klimaanlagen kombiniert werden?

Oui. Les panneaux STEREO Air présentent une porosité de 54 % et laissent passer les flux d’air des systèmes CVC avec une perte de charge d’environ 50 % (pour une distance de 100 à 250 mm entre la sortie d’air et le textile, et un flux d’air vertical). Cela signifie que le système de climatisation doit être dimensionné en conséquence. acoutech vous conseille pour l’intégration du système.

Welche Brandschutzklassen erreichen STRATO Deckenpanels?

Les panneaux STEREO opaques répondent à la classe de résistance au feu B-s2,d0 selon la norme EN 13501-1. Les panneaux STEREO Air transparents répondent à la classe supérieure B-s1,d0. Ces deux composants sont conformes aux normes de l’AEAI et peuvent être utilisés dans les bâtiments publics, les écoles, les restaurants universitaires et les établissements de restauration en Suisse. Les certificats de protection incendie sont disponibles sur demande.

Was ist der Unterschied zwischen STRATO und STEREO Deckenpanels?

Les panneaux de plafond STEREO constituent un système autonome axé sur le design : revêtement textile Texaa disponible en 30 couleurs, option d’impression numérique, idéal pour des zones ciblées et des surfaces de petite taille. Les panneaux de plafond STRATO constituent le système global intégré destiné aux grandes surfaces : combinaison d’éléments opaques et transparents, avec intégration de LED et de systèmes CVC, optimisé pour les bureaux en open space, les restaurants d’entreprise, les cafétérias et les salles de formation accueillant un grand nombre de personnes. Les deux systèmes partagent la structure de panneaux STEREO comme base.
